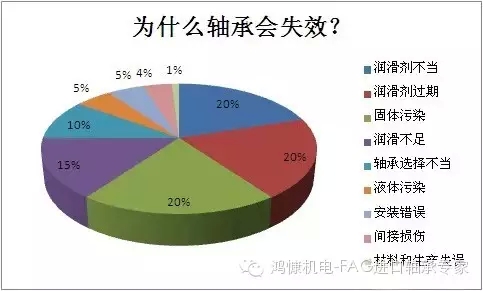

避免摩擦；

提供更好的底座條件；

考慮對(duì)內(nèi)圈進(jìn)行特殊熱處理；

普通疲勞

癥狀：

常被視為碎裂，表現(xiàn)為運(yùn)轉(zhuǎn)表面的斷裂，和隨之而來(lái)的內(nèi)圈、外圈或滾動(dòng)體上分散的小顆粒的移除；

碎裂是逐步的，且一旦發(fā)生，會(huì)隨著操作而擴(kuò)散；

總是伴隨著振動(dòng)的明顯增加；

原因：

軸承在計(jì)算的疲勞壽命到期后仍在使用；

解決方案：

更換軸承且/或考慮重新設(shè)計(jì)，使用具有更長(zhǎng)計(jì)算疲勞壽命的軸承。

布氏壓痕

癥狀：

布氏壓痕表現(xiàn)為滾道上的凹痕，增加軸承振動(dòng)（噪音）；

嚴(yán)重的布氏壓痕可能引起過(guò)早疲勞失效；

原因：

軸承過(guò)度靜載荷；

對(duì)軸承的猛烈撞擊；

在安裝軸承時(shí)使用了斧頭；

跌落或撞擊已裝配的設(shè)備；

把軸承壓到軸上時(shí)對(duì)外圈施力；

解決方案：

在選擇軸承時(shí)考慮靜載荷率；

選擇適當(dāng)設(shè)備安裝軸承，只對(duì)適合承受壓力的套圈施力；

污染

癥狀：

滾動(dòng)體和滾道凹陷，引起振動(dòng)；

原因：

來(lái)自受污染的工作地區(qū)的空氣帶來(lái)的灰塵、污垢和磨損物質(zhì)；

臟的手或工具；

潤(rùn)滑劑或清潔溶劑中的異物；

解決方案：

清潔工作環(huán)境、工具、設(shè)備和手以減少風(fēng)險(xiǎn)；

使軸承安裝地區(qū)遠(yuǎn)離任何研磨操作；

到安裝時(shí)再拆開(kāi)軸承的原包裝；

在受污染的工作環(huán)境中，應(yīng)考慮使用密封裝置；

潤(rùn)滑劑失效

癥狀：

滾動(dòng)體和滾道褪色（藍(lán)色/棕色）；

由于過(guò)熱和毀壞性失效引起的滾動(dòng)體、套圈和保持架的過(guò)度磨損；

原因：

潤(rùn)滑劑流量受限；

過(guò)高溫度降低了潤(rùn)滑劑品質(zhì)；

解決方案：

使用適當(dāng)及適量的潤(rùn)滑劑；

保證適當(dāng)?shù)妮S承配合；

控制預(yù)載荷以降低軸承溫度；

腐蝕

癥狀：

滾動(dòng)體、滾道和保持架上的紅色/棕色污點(diǎn)或沉積物；

振動(dòng)增加，引起磨損；

徑向游隙增加或預(yù)載荷損失；

原因：

將軸承暴露在腐蝕性液體或空氣中；

解決方案：

從軸承區(qū)域中引開(kāi)腐蝕性液體；

使用完全密封的軸承；

在特別不利的環(huán)境下，考慮使用外部密封；

溝蝕

癥狀：

覆蓋滾道絕大部分或整個(gè)滾道圓周的軸向平行的棕色痕記；

原因：

持續(xù)通過(guò)交流電或直流電；

均勻的低電流；

解決方案：

通過(guò)接地或絕緣的方法防止電流通過(guò)軸承；

使用電絕緣軸承；

過(guò)量載荷

癥狀：

滾動(dòng)體嚴(yán)重磨痕；

過(guò)熱表現(xiàn)；

擴(kuò)散的疲勞區(qū)域（散裂）；

原因：

軸承的過(guò)量載荷；

解決方案：

減少載荷；

重新設(shè)計(jì)，使用容量更大的軸承；

擋邊斷裂

癥狀：

支撐擋邊部分或全部斷裂或破裂；

原因：

無(wú)法接受的高軸向載荷；

擋邊支撐不足；

軸向震動(dòng)載荷；

安裝損傷；

解決方案：

保證好的擋邊支撐設(shè)計(jì)；

保持載荷于限定范圍內(nèi)；

遵守適當(dāng)?shù)陌惭b指導(dǎo)和方法；

微動(dòng)磨損

癥狀：

微動(dòng)磨損，產(chǎn)生細(xì)小的金屬顆粒，氧化后留下明顯的棕色斑；

配合表面磨損，引起噪音和溢流問(wèn)題；

可能的疲勞斷裂；

可能的游動(dòng)軸承功能故障；

原因：

和動(dòng)力有關(guān)的配合過(guò)松，在配合部分之間出現(xiàn)微移；

解決方案：

遵照供應(yīng)商安裝指導(dǎo)，獲得適當(dāng)?shù)呐浜辖ㄗh；

滯塞

癥狀：

部分或大面積焊接及擋邊和滾子表面的深度劃痕；

在這個(gè)區(qū)域內(nèi)還有潤(rùn)滑劑焦化；

原因：

高載荷和高速度下的不當(dāng)潤(rùn)滑（潤(rùn)滑劑的數(shù)量和工作粘度過(guò)低）；

高載荷和低速度下的不當(dāng)潤(rùn)滑（滾子表面和擋邊之間沒(méi)有流體的潤(rùn)滑膜）；

由于熱擴(kuò)散，引起有害預(yù)載荷；

由于滾道磨損和套圈傾斜引起的滾子歪斜；

圓柱滾子軸承的軸向載荷過(guò)高；

不成直角的配合；

表面的軸向預(yù)載荷過(guò)高；

解決方案：

改善潤(rùn)滑（增加粘度、EP添加劑和數(shù)量）；

保證正確的軸承調(diào)整；

反向載荷

癥狀：

球上出現(xiàn)球在滾道外邊緣上滾動(dòng)引起的溝蝕帶；

原因：

角接觸球軸承設(shè)計(jì)為只在一個(gè)軸向方向受力；

受到反向載荷時(shí)，外圈上的橢圓形接觸表面被外圈那一邊上的低臺(tái)肩削短；

其結(jié)果是壓力過(guò)大及溫度升高，隨后是振動(dòng)增加和過(guò)早疲勞；

解決方案：

保證角接觸球軸承的適當(dāng)安裝。

如果您對(duì)山東進(jìn)口軸承、FAG軸承、INA軸承感興趣或者有疑問(wèn)的話，請(qǐng)點(diǎn)擊聯(lián)系我們網(wǎng)頁(yè)右側(cè)的在線客服，或致電：400-086-9890，山東進(jìn)口軸承供應(yīng)商——您全程貼心的采購(gòu)顧問(wèn)。

——責(zé)任編輯：濟(jì)南鴻慷機(jī)電設(shè)備公司01銷(xiāo)售顧問(wèn)

版權(quán)所有www.onlineunion.cn（山東FAG軸承）轉(zhuǎn)載請(qǐng)注明出處
